Усилитель с процессором RAINBOW EL-AP300D

Процессорный усилитель линейки Experience Line EL-AP300D

6 канальный процессор с 4 канальным усилителем для апгрейда штатных аудиосистем и построения многополосных систем среднего уровня.

Особенностью данного устройства является его ультракомпактность с развитыми возможности Цифрового Сигнального Процессора и усилительной части.

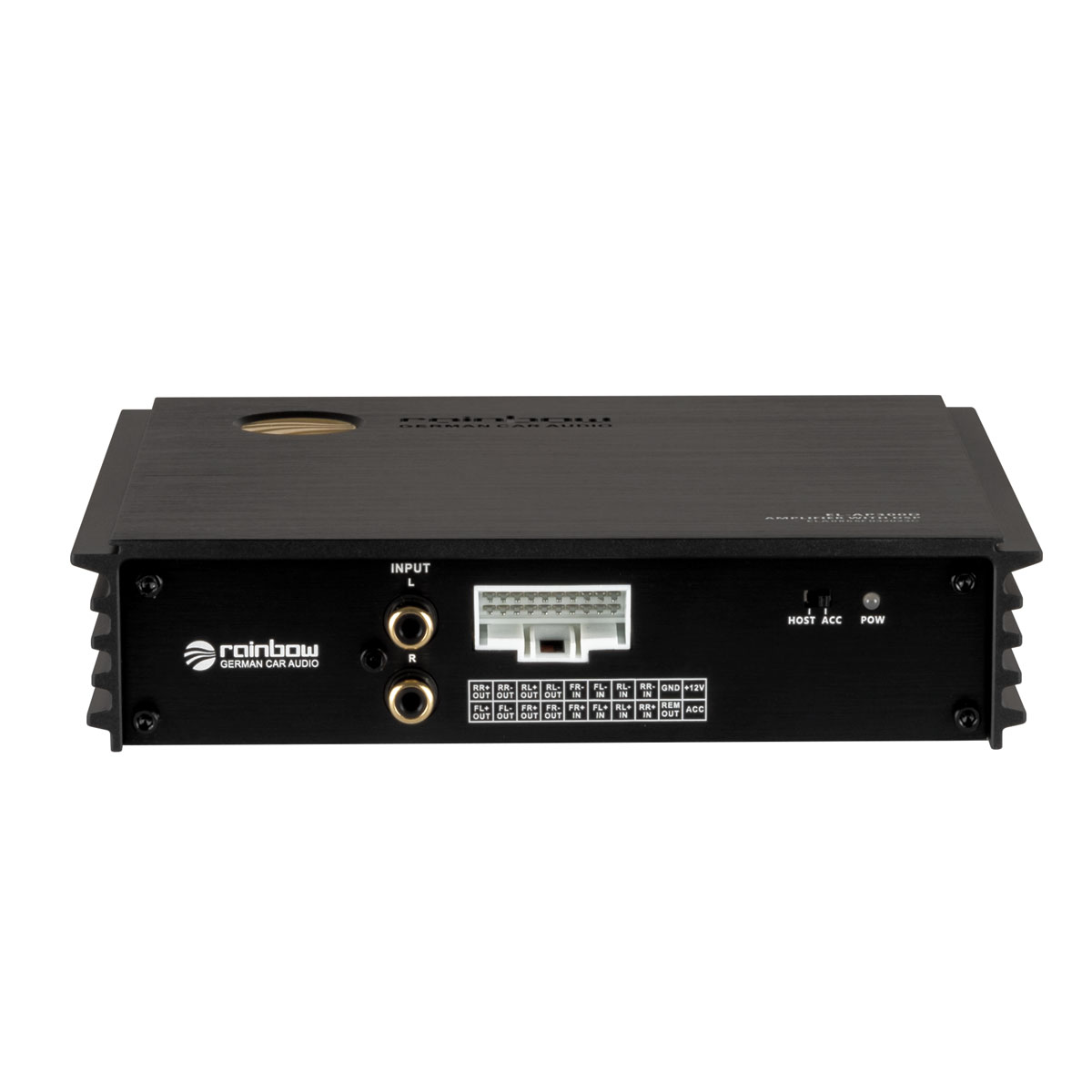

Аппарат имеет 6 независимых каналов предусилителя (RCA) для подключения внешних усилителей, 2 линейных (RCA) входа, 4 входа высокого уровня с автоматическим включением, для подключения штатных систем, 4 канала усиления D-класса на микросхеме Texas Instruments TPA-3116D. Мощность 4х45 Вт 4 Ом, что дает возможность проектировать аудиосистемы с поканальным усилением полос. Например, 1-2 каналы на ВЧ секцию, 3-4 каналы СЧ секция, НЧ секция от внешнего усилителя мощности. Либо, 1-2 каналы 2х полосный фронт, 3-4 каналы тыл, сабвуфер от внешнего моноблока. Т.е. на базе EL-AP300D можно проектировать различные конфигурации аудиосистем. Будь это штатная система, либо система уровня Hi-Fi.

Встроенный Bluetooth модуль обеспечивает стримминг цифрового контента со смартфона с помощью кодека SBC и работу с приложениями для Android, iOS. Все эти возможности делают EL-AP300D сердцем музыкальной система автомобиля.

При использовании смартфона в качестве источника звукового сигнала, рекомендуется использовать внешний регулятор DRC (опция). С его помощью управление процессором и воспроизведение контента становится эргономичным и безопасным.

С помощью полноценного Цифрового Сигнального Процессора (DSP) несложно вывести звучание штатной системы на более высокий уровень.

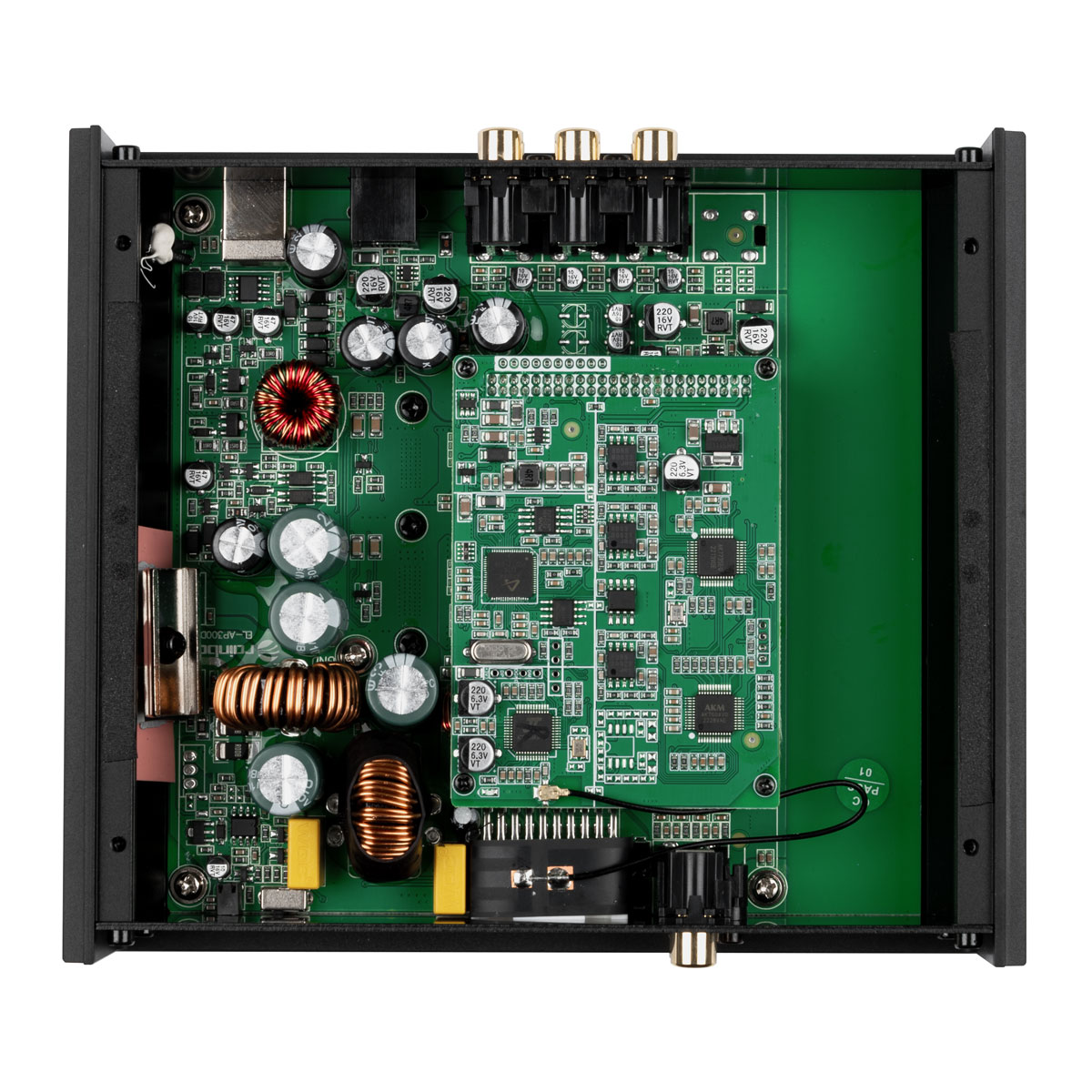

За деликатную цифровую обработку сигнала отвечает 28 битный чип Asahi Kasei AK7604VQ, а за цифро-аналоговое и аналогово-цифровое преобразование сигнала, старший брат - Asahi Kasei AK7735VQ (32-bit DAC, 24-bit ADC)

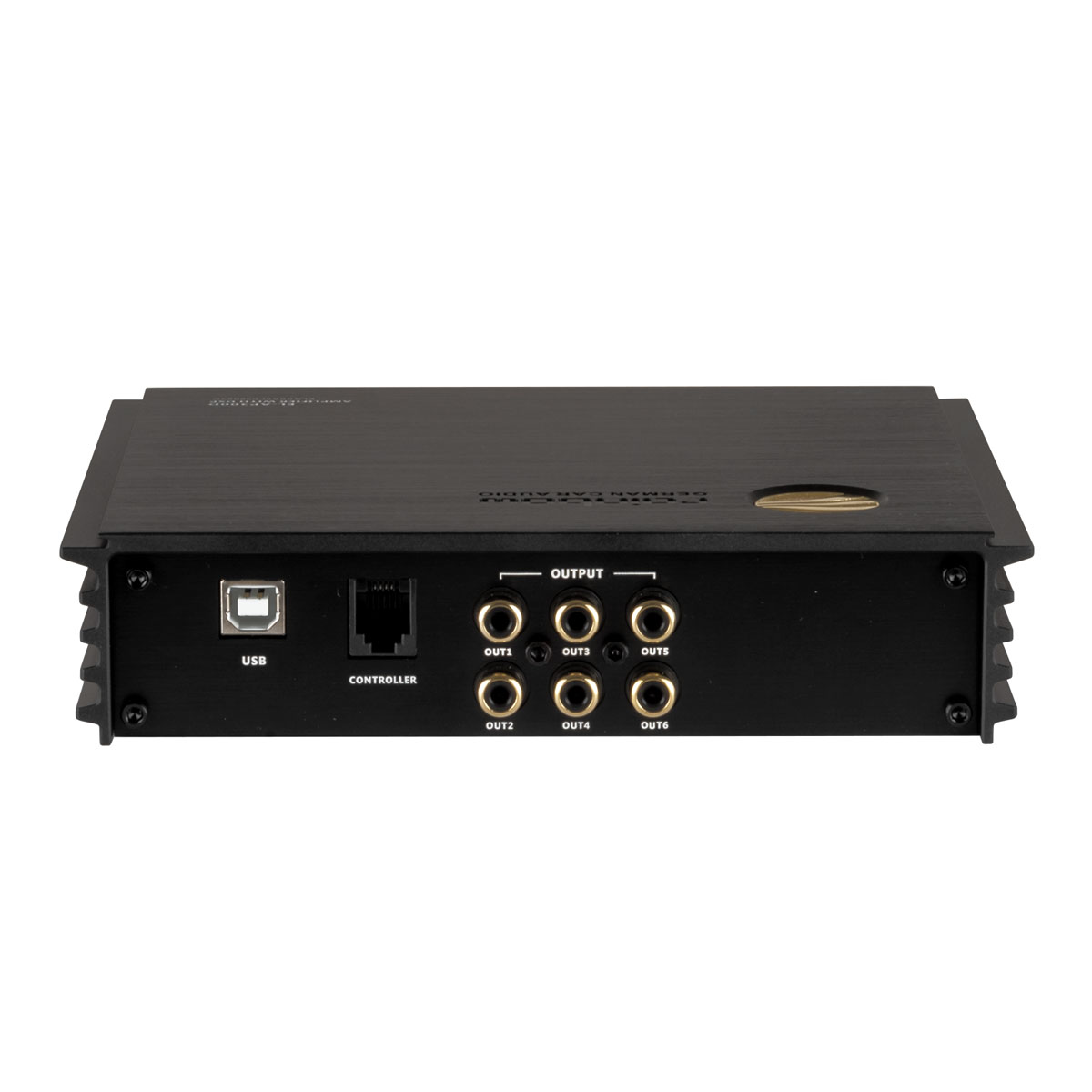

Настройка процессора осуществляется из приложений для Android, iOS, а также с ПК Windows - порт USB Type-B (кабель 1,5 м в комплекте)

Кроссовер с невероятно гибкими возможностями - ФНЧ/ФВЧ/ПФ/ФИНЧ, 20 - 20000 Гц с шагом 1 Гц, 6 - 48 дБ/окт, с выбором типа фильтра Linkwitz/Butterworth/Bessel.

Настроить звуковую сцену позволит временная коррекция звукового поля в каждом канале. Временные задержки 0 - 15 мс / 0 - 519 см, шаг - 0,021 мс.

Также имеется регулировка уровня сигнала в каналах и инверсия фазы на 180°

Откорректировать Амплитудно Частотную Характеристику (АЧХ), предназначен 1/3 октавный параметрический эквалайзер - 31 полоса в каждом из 6 каналов. Диапазон 20 - 20000 Гц с шагом 1 Гц, Добротность 0,404 - 28,852, Уровень -12/0/+12 дБ, шаг 0,1 дБ.

Помимо полнейшего настроечного инструментария, присутствует функция «Solo». При ее включении деактивируются все каналы, кроме выбранного. Очень удобно при настройке многоканальных систем.

Для удобства регулировки входного сигнала, в ПО Windows присутствует индикатор клиппинга.

В части микшера, заложена интересная возможность. К основному музыкальному сигналу, подмешивать сигнал с других источников. Например, в режиме прослушивания музыки со смартфона, микшируется сигнал от навигации штатного ГУ по высокому уровню.

Ко всем достоинствам EL-AP300D добавляется относительная простота интеграции в штатные системы. Устройство устанавливается «в разрыв» штатного головного устройства (усилителя) и акустических систем (с учетом особенностей отдельно взятой марки и модели авто)

Тип Процессор-усилитель
Количество каналов DSP 6
Количество каналов усилителя 4
Входы высокого уровня Hi-Level 4
Линейные входы RCA 2
Линейные выходы RCA 6
Мощность RMS 4 Ом (14,4 В ) 4х45 Вт
Мощность MAX 4 Ом (14,4 В) 4х70 Вт
Частотный диапазон 20 - 20000 Гц
Амплитуда на выходах RCA 5 В (PP)
Автовключение при наличии сигнала на входах Hi-Level Есть
Входная чувствительность на входах RCA 6 В (PP)
Входная чувствительность на входах Hi-Level 26 В (PP)
Цифровой вход SPDIF Нет
Порт USB для подключения к ПК USB 2.0 Type B
Порт U-Disk Нет
Порт USB-Audio Нет
Bluetooth - встроенный модуль v4.2
Порт для выносного модуля Bluetooth Нет
Потоковое воспроизведение контента через Bluetooth
Поддерживает, кодек SBC
Настройка и управление Bluetooth Android, iOS
Настройка и управление ПК Windows, USB кабель
Входное сопротивление - вход высокого уровня 18 Ом
Входное сопротивление - вход RCA 20 кОм
Выходное сопротивление - выходы RCA 51 Ом
Процессор обработки сигнала Asahi Kasei AK7604VQ, AK7735VQ
ЦАП
Встроен в чип DSP АЦП
Встроен в чип DSP
Операционные усилители NJM 8065
Микросхемы усилителя мощности Texas Instruments TPA-3116D2
Регулировка уровня выходного сигнала Поканально
Фазовращатель 0 - 180°
Диапазон фильтров ВЧ, НЧ
Поканально, 20 - 20000 Гц, шаг 1 Гц
Тип фильтров Butterworth, Linkwitz-Riley, Bessel
Характеристика затухания 6, 12, 18, 24, 30, 36, 42, 48 дБ/окт.
Временные задержки
Поканально, 0 - 15 мс / 0 - 519 см, шаг - 0,021 мс.
Эквалайзер
Поканально, 31 полоса, 20 - 20000 Гц с шагом 1 Гц, Добротность 0,404 - 28,852, Уровень -12/0/+12 дБ шаг 0,1 дБ
Отключение сигнала Поканально + режим Соло
Линкование каналов Есть
Пресеты настроек пользователя 6
Микширование источников Есть
Напряжение питания 9 - 16 В
Аксессуары (опция)
Выносной контроллер DRC
Порт для выносного контроллера (DRC) Есть

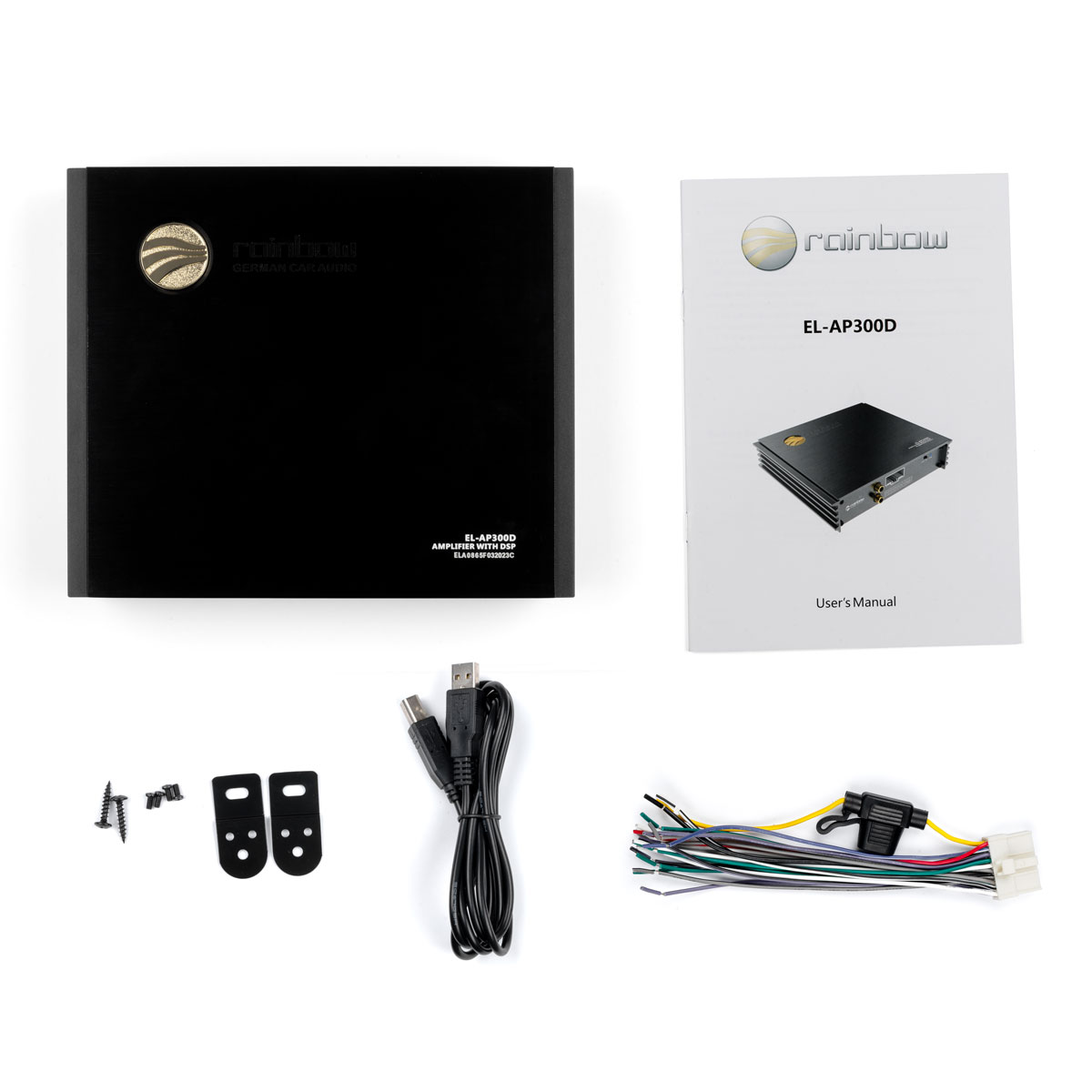

Комплект для установки и подключения
Монтажные скобы, кабель USB 2.0 - 1,5 м, жгут проводов
Размеры (Д х Ш х В) 178 х 150 х 40 мм
Масса 0,93 кг
