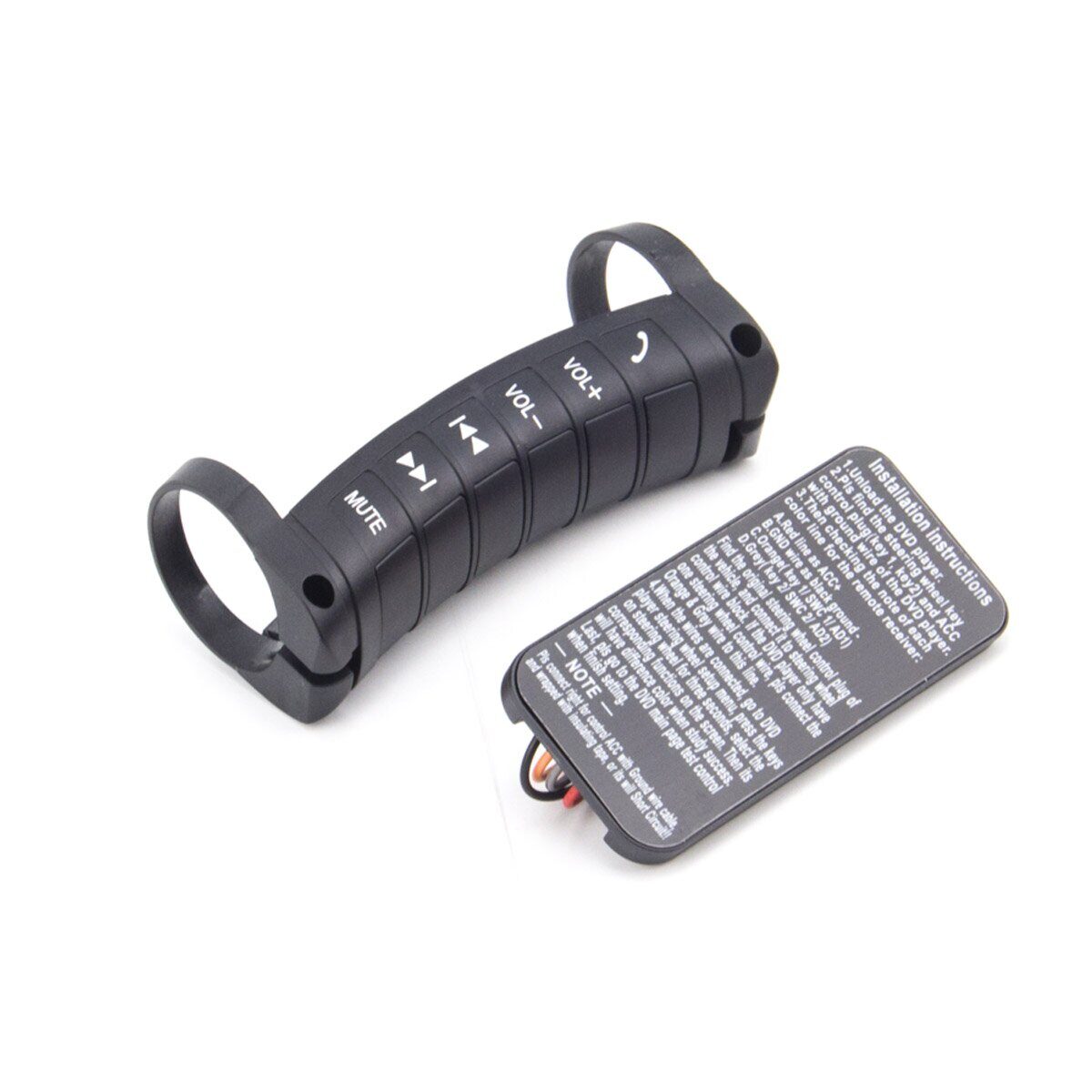

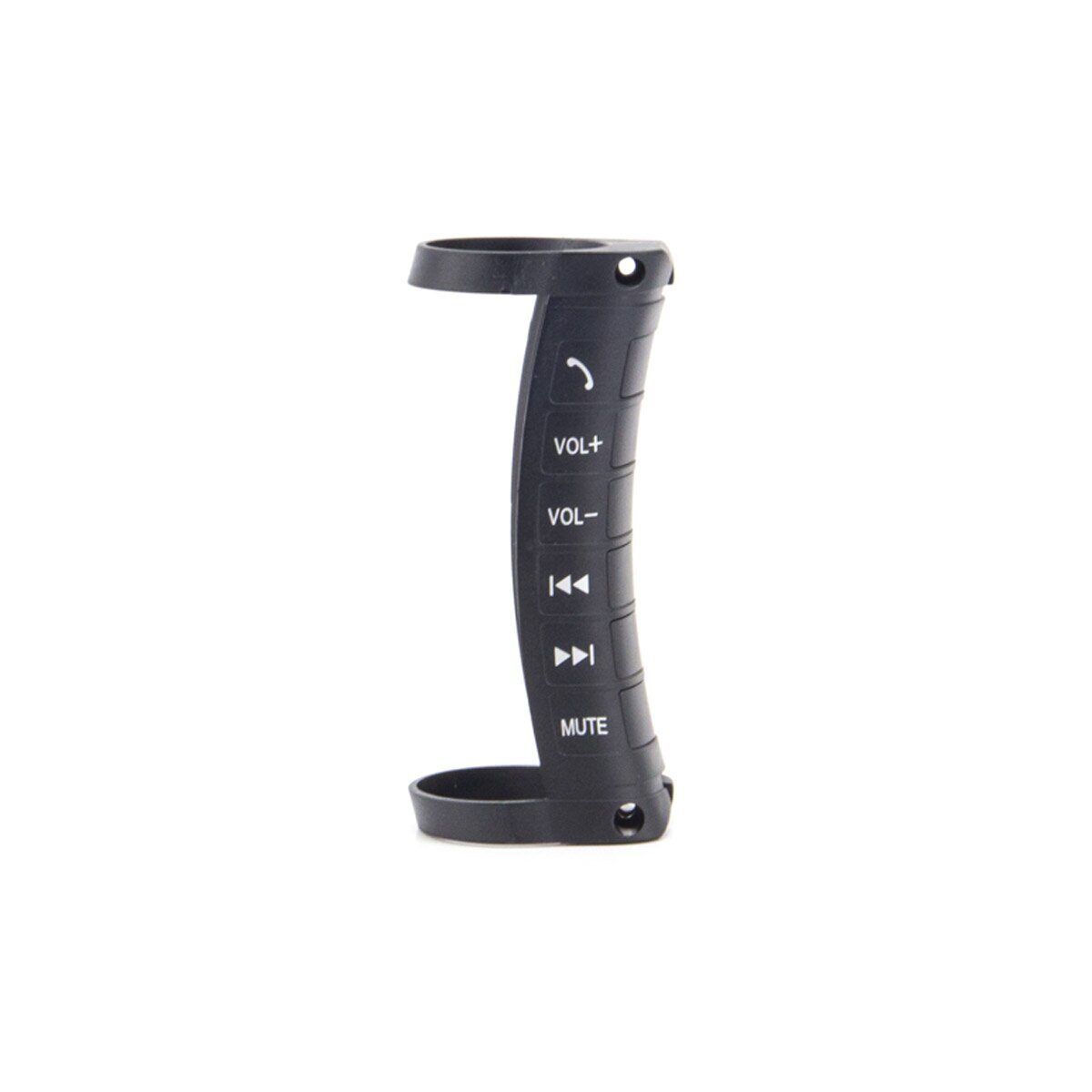

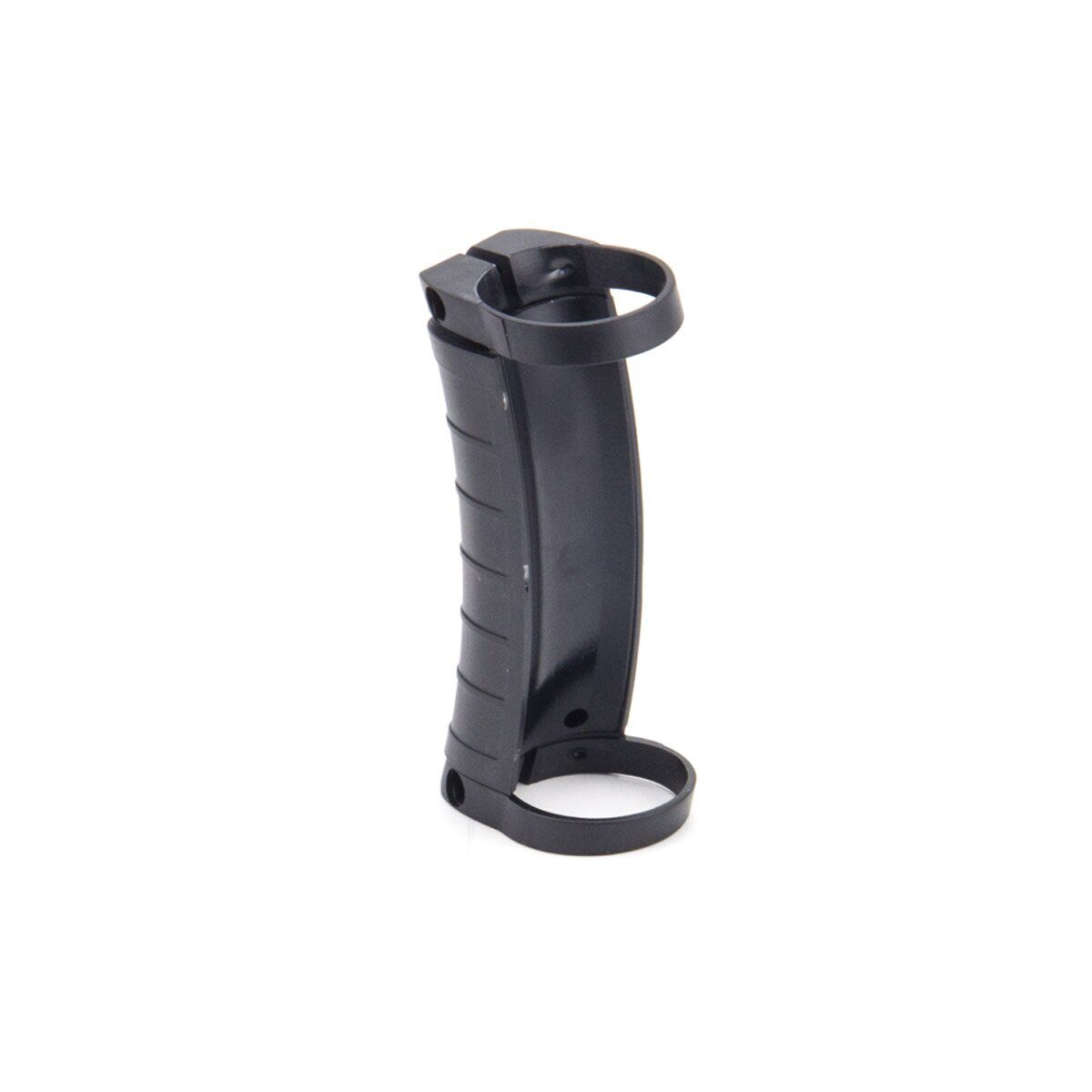

Кнопки управления магнитолой EPLUTUS KE-01

Универсальный продукт, подходит для всех автомобилей
Беспроводной пульт дистанционного управления, позволяет отвечать на звонки
Медиа кнопки на руле подключаются к магнитоле и умеют управлять громкостью, перемоткой треков, плей\пауза
Тип изделия: кнопка рулевого колеса
Материал: АБС + ПУ
Размеры 101х45 мм


Инструкция:

Найдите разъем управления ключом рулевого колеса (ключ 1, ключ 2) и соедините его с проводом заземления магнитолы.
Проверьте примечание каждого цветового провода:
Красный соответствует АСС+
GND в качестве заземления (-)
Оранжевый (ключ 1/ SWC 1/ AD 1)
Серый (ключ 2/ SWC 2/ AD 2)
Присоедините оригинальный штекер управления рулевым колесом к блоку проводов. Если у магнитолы только один провод, то оранжевый и серый провода к нему.
После подключения, перейдите в меню настройки рулевого колеса магнитолы, нажмите и удерживайте клавиши кнопок в течении 3-х сек, выберете соответствующие функции на экране. При успешном коннекте, цвет кнопки измениться. После перейдите на главное окно для тестирования.
ПРИМЕЧАНИЕ:

Обмотайте кабели подключения АСС изоляционной лентой во избежания короткого замыкания!
